| redni broj |
OPIS TEHNIČKIH PODATAKA |
| 1. |
Vrste kamina:
sa jedne strane K1 , K2 , K7 , K8 i K9
sa dve strane K3 , K4 , K10 , K11 i K12
sa tri strane K5 , K6 , K13 , K14 i K15
|
| 2. |
Gorivo – drvo |
| 3. |

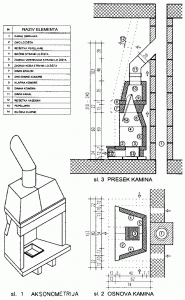

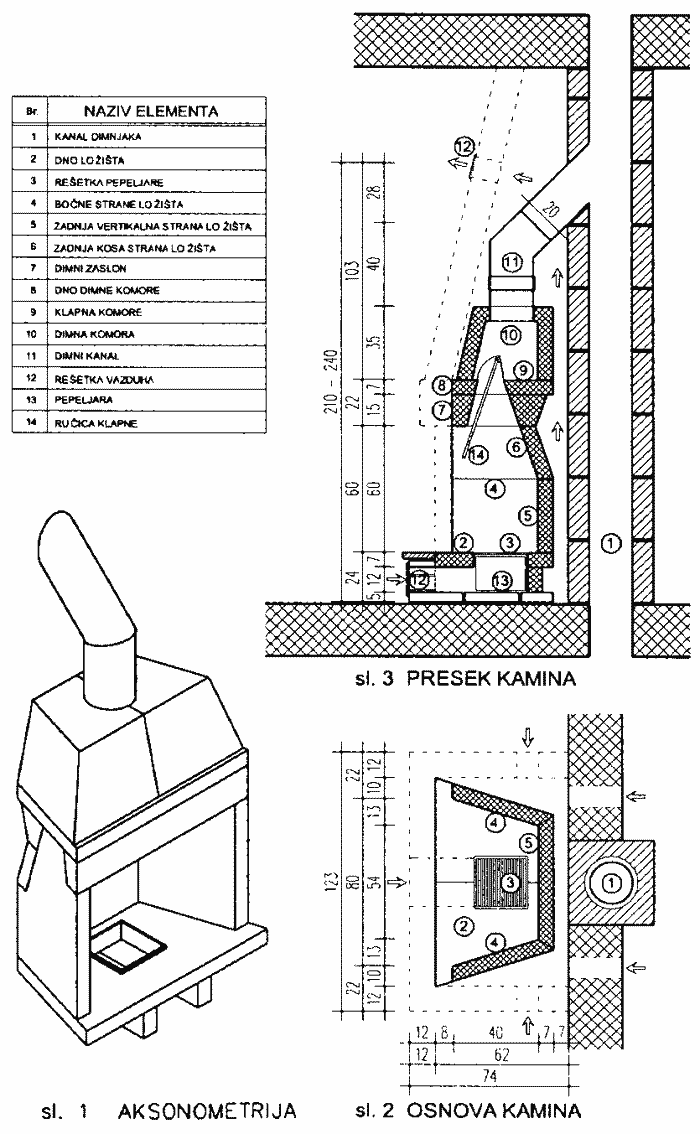

Telo kamina – vatrostalni materijal |
| 4. |
Otpornost elemenata na pritisak 20MPa/cm2 |
| 5. |
Površina isijavanja kamina:
|
K1 = 2120cm2
|
K6 = 6170cm2
|
K11 = 3950cm2
|
|
K2 = 4800cm2
|
K7 = 2385cm2
|
K12 = 4675cm2
|
|
K3 = 2520cm2
|
K8= 3330cm2
|
K13 = 3286cm2
|
|
K4= 5485cm2
|
K9 = 4070cm2
|
K14 =4500cm2
|
|
K5 = 2940cm2
|
K10 = 2835cm2
|
K15 = 5280cm2
|
|
| 6. |
Širenje toplote iz kamina:
- isijavanjem
- strujanjem
- sprovođenjem
|
| 7. |
Zapremina prostorije koja se zagreva:
- sa dovođenjem svežeg vazduha spolja , za gorenje vatre u kaminu
|
K1 je 36m3
|
K6 je 102m3
|
K11 je 71m3
|
|
K2 je 86m3
|
K7 je 43m3
|
K12 je84m3
|
|
K3 je 42m3
|
K8 je 61m3
|
K13 je 59m3
|
|
K4 je 91m3
|
K9 je 73m3
|
K14 je 81m3
|
|
K5 je 49 m3
|
K10 je 51m3
|
K15 je 95m3
|
- bez dovođenja svežeg vazduha spolja , za gorenje vatre u kaminu
|
K1 je 72m3
|
K6 je 204m3
|
K11 je 142m3
|
|
K2 je 182m3
|
K7 je 86m3
|
K12 je 168m3
|
|
K3 j e 84m3
|
K8 je 122m3
|
K13 je 118m3
|
|
K4 je 182m3
|
K9 je 146m3
|
K14 je 162m3
|
|
K5 je 98 m3
|
K10 je 102m3
|
K15 je 190m3
|
|
| 8. |

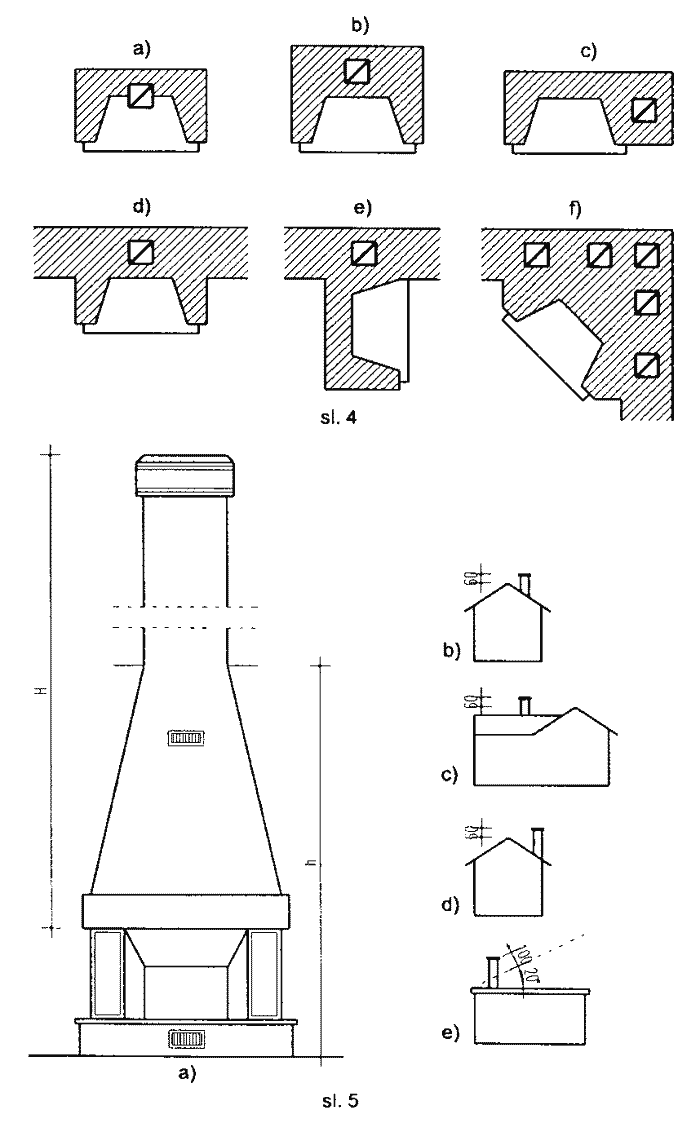

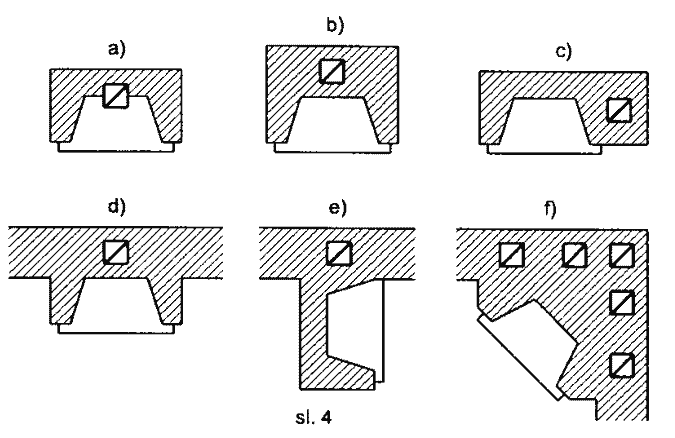

Položaj kamina u prostoriji je dat na slici 4 i može biti:
- uzidani a,b,c
- priljubljeni d,e
- ugaoni f
|
|
9.
|

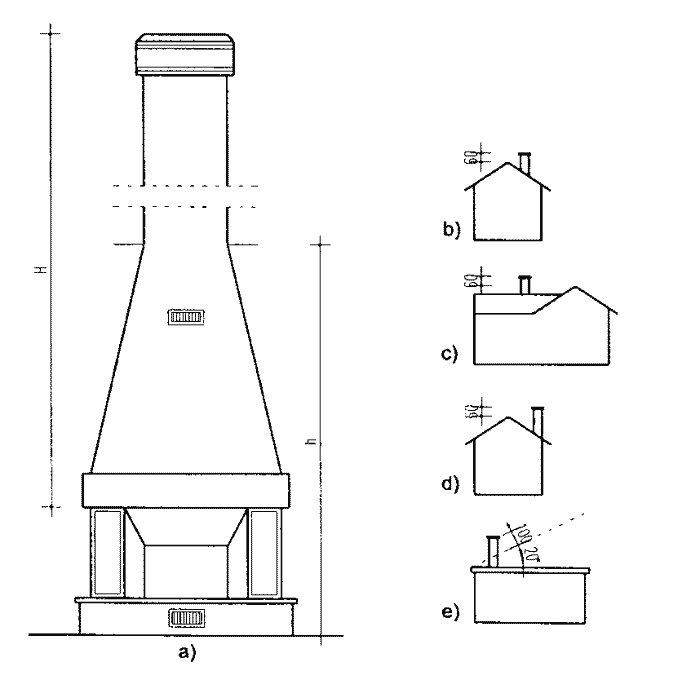

Visina i presek dimnjaka (slika 5) (a, b, c, d)
- za kamin K1: 6 ≤ H ≤ 8, Φ 200mm
- za kamin K2: 6 ≤ H ≤ 8, Φ 250mm
- za kamin K3: 6 ≤ H ≤ 8, Φ 250mm
- za kamin K4: 6 ≤ H ≤ 8, Φ 350mm
- za kamin K5: 6 ≤ H ≤ 8, Φ 250mm
- za kamin K6: 6 ≤ H ≤ 8, Φ 350mm
- za kamin K7: 6 ≤ H ≤ 8, Φ 200mm
- za kamin K8: 6 ≤ H ≤ 8, Φ 250mm
- za kamin K9: 6 ≤ H ≤ 8, Φ 250mm
- za kamin K10: 6 ≤ H ≤ 8, Φ 200mm
- za kamin K11: 6 ≤ H ≤ 8, Φ 250mm
- za kamin K12: 6 ≤ H ≤ 8, Φ 250mm
- za kamin K13: 6 ≤ H ≤ 8, Φ 250mm
- za kamin K14: 6 ≤ H ≤ 8, Φ 250mm
- za kamin K15: 6 ≤ H ≤ 8, Φ 300mm
|
|
10.
|
Mogućnost priključka kamina na dimnjak u zavisnosti od položaja ložišta u odnosu na dimnjak (slika 4)
-dimnjak iznad ložišta (a)
-dimnjak iza ložišta (b, e, f)
-dimnjak sa strane ložišta (c, e, f) |
| 11. |
Dovod svežeg vazduha za gorenje vatre u kaminu
-spolja
-iz susedne prostorije
-iz podruma |
| 12. |
Površina kanala za dovod svežeg vazduha za gorenje vatre u kaminu
|
K1 je 106cm2
|
K2 je 240cm2
|
K3 je 125cm2
|
|
K4 je 274cm2
|
K5 je 150cm2
|
K6 je 300cm2
|
|
K7 je 120cm2
|
K8 je 170cm2
|
K9 je 200cm2
|
|
K10 je 142cm2
|
K11 je 197cm2
|
K12 je 234cm2
|
|
K13 je 164cm2
|
K14 je 225cm2
|
K15 je 260cm2
|
i ona zavisi od njegove dužine i položaja. |
| 13. |
Montaža elemenata kamina je jednostavna i spajanje istih vrši se vatrostalnim materijalom
|
| 14. |
Obloga kamina može biti od pune opeke omalterisane, fasadne opeke, kamena, keramike, mermera i dr. materijala po želji kupca. |
